Um smartwatch com defeito, uma impressora 3D e um Audi A4 de 2001. Foi com isso que criei algo que o Tom’s Hardware e o Tweakers.net o maior portal de tecnologia da Holanda decidiram cobrir sem eu pedir.

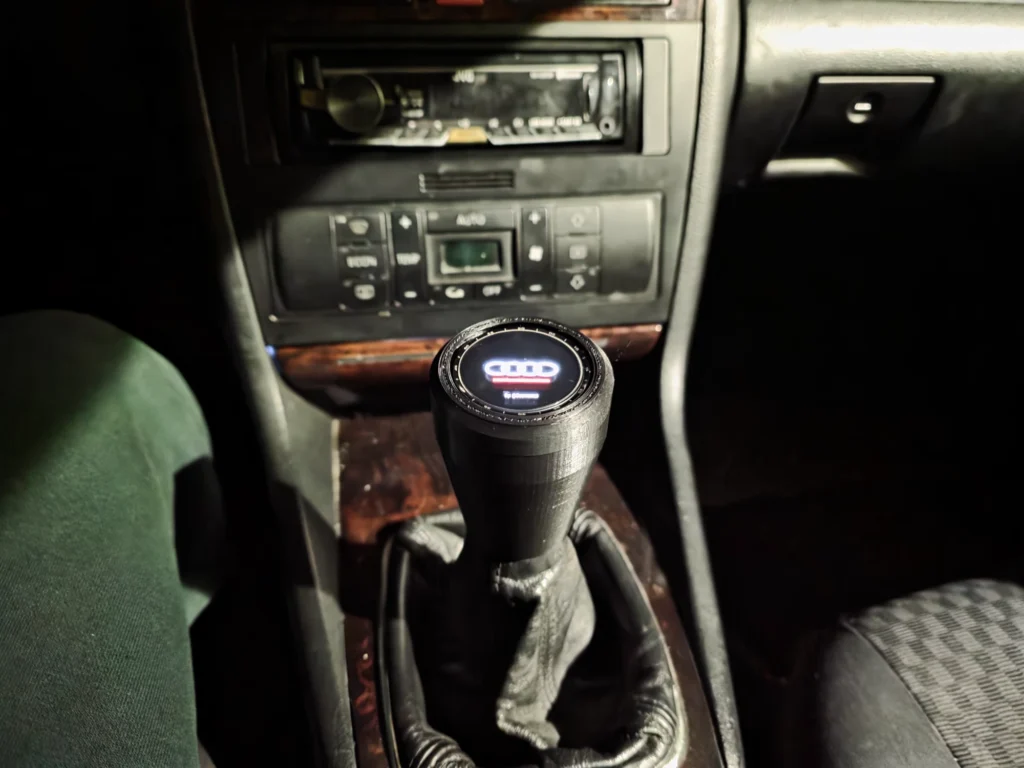

A Manopla Digital Smartwatch é um TicWatch Pro 3 GPS embutido dentro do câmbio do meu carro, com um app WearOS desenvolvido do zero que lê as marchas pelo acelerômetro e ainda esconde um controle de Musica que ninguém no banco de passageiro vai notar.
Aqui está tudo: o hardware, o código, a física, os erros e o que vem na V2.
1. O Projeto que Ninguém Esperava: Salvando Hardware do Lixo
A bateria do meu TicWatch Pro 3 GPS estava completamente morta. A opção lógica seria o descarte. Mas, como um bom entusiasta de DIY e eletrônica, decidi abrir a carcaça antes de jogar a toalha.
O que encontrei lá dentro mudou os planos completamente. A tela AMOLED ainda estava impecável, e a placa-mãe abrigava um sensor IMU (Unidade de Medida Inercial) contendo um acelerômetro e um giroscópio de altíssima precisão. Olhei para o câmbio manual clássico do meu Audi A4 B5 2001 e a pergunta foi inevitável: E se eu colocasse esse relógio na manopla do câmbio para ler as marchas?
2. O Vídeo que Mostra Tudo em Ação
Antes de entrarmos na matemática do código e na engenharia dos plásticos, veja o resultado final operando no mundo real:
3. Extração e Adaptação de Hardware (Frankenstein Eletrônico)

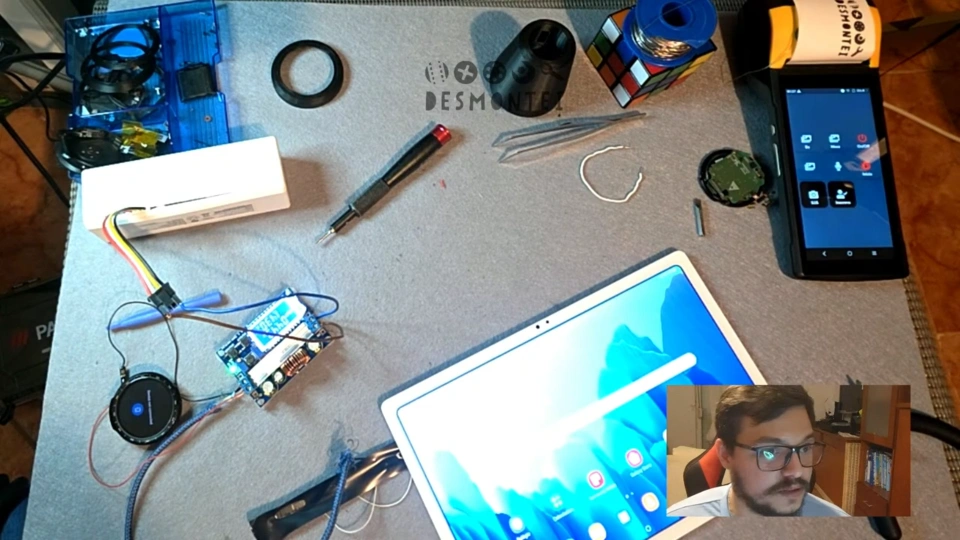

A primeira grande barreira foi transformar um relógio de pulso num componente automotivo confiável. A placa-mãe do TicWatch e sua tela foram cuidadosamente extraídas usando ferramentas rotativas de precisão.
O Problema da Bateria
Um carro no verão atinge temperaturas altíssimas. Deixar uma bateria de lítio degradada dentro de uma manopla sob o sol escaldante é pedir por um incêndio. A solução foi bypassar removi completamente a bateria original. Utilizei um conversor buck (step-down) para puxar energia diretamente do sistema elétrico de 12V do Audi. A manopla é alimentada de forma contínua e segura assim que a ignição é ligada.
4. O Cérebro da Manopla: O Algoritmo WearOS (Fase 1)
Nada de fios ligados à embreagem. Nada de sensores mecânicos. Desenvolvi do zero um aplicativo WearOS customizado chamado GearDetector. O sistema utiliza o acelerômetro nativo do smartwatch para ler a posição angular exata da alavanca em tempo real.
A Matemática da Troca de Marchas e a Física do Movimento
Estabeleci uma deadzone (zona morta) de 0,8G. Se a variação de inclinação ultrapassar essa margem, o código calcula as coordenadas e determina a marcha. Porém, um sensor IMU lê a inclinação com base no vetor-G estacionário da gravidade. Em ladeiras ou freadas, o sensor é “enganado”.
Para resolver isso e aplicar calibração dinâmica, implementei um Filtro Low-Pass Exponencial (Filtro Passa-Baixa). A fórmula matemática utilizada no código para suavizar o ruído do sensor foi:
x = (0.7 × x_anterior) + (0.3 × leitura_nova)
Com esse filtro, uma freada brusca gera um pico rápido de força G, mas o sistema “ignora” o solavanco e mantém a marcha correta travada na tela.
5. Impressão 3D e Tolerâncias Críticas
Projetei a carcaça externa no Fusion 360 para abraçar a placa-mãe milimetricamente. As tolerâncias precisaram ser extremamente apertadas para garantir que o display de vidro não saltasse fora com os trancos normais da condução esportiva. O protótipo atual foi impresso em PLA para testes rápidos de encaixe, preservando a rosca metálica original da alavanca do Audi.
6. Fase 2: Os Controles Ocultos que Ninguém Esperava
A comunidade do Reddit pediu, e eu implementei. Adicionei gestos tácteis Bluetooth (perfil AVRCP) para controle multimídia diretamente na tela:
- Deslizar para a Direita: Avança para a próxima faixa no Spotify.
- Deslizar para a Esquerda: Volta para a música anterior.
- Tocar e Segurar: Play/Pause.
Criei também uma Lógica de Debounce (Bloqueio de Tela): enquanto o acelerômetro detecta uma transição de marcha, o touch é ignorado, evitando toques acidentais. É literalmente um controle oculto.
Update: Challenge accepted! I coded an invisible touch Spotify controller into my Audi gear shift.
by
u/Desmontei in
Audi
7. Como o Mundo Reagiu: Viralização e Imprensa
A resposta orgânica foi avassaladora. O projeto não só dominou o TikTok e o Reddit (r/Audi, r/3Dprinting), como chamou a atenção da mídia internacional em mais de 10 países.
Posts from the 3dprinting
community on Reddit
“An electronics, automobile, and DIY enthusiast has turned an old smartwatch into an interactive gear shift display… The vibe coded WearOS app prevented the old smartwatch from becoming eWaste.”
— Tom’s Hardware (EUA)
Entre os veículos que cobriram o projeto espontaneamente estão:
- 🇺🇸 Tom’s Hardware e Android Authority — dois dos maiores portais de tecnologia do mundo
- 🇳🇱 Tweakers.net — maior site de tecnologia da Holanda
- 🇷🇺 iXBT.com e The Geek — líderes de tecnologia na Rússia
- 🇪🇸 Motor.es e Modernet Digital — imprensa automotiva e tech espanhola
- 🇭🇷 Autonet Bug.hr — maior portal automotivo da Croácia
- 🇹🇷 TeknolojiMAG — destaque na imprensa turca
- 🇮🇳 Techlusive — cobertura na Índia
- 🇺🇿 Zamin.uz — publicado em 8 idiomas no Uzbequistão
🇵🇹 Hotnews.pt — Um dos maior site tech de Portugal
O projeto gerou debates técnicos valiosos na comunidade global que já estão pautando o desenvolvimento da V2.
8. Especificações Técnicas (Resumo V1)
| Hardware Doador | TicWatch Pro 3 GPS (Placa + Display OLED) |
| Software Base | WearOS (App GearDetector customizado) |
| Sensoriamento | Acelerômetro e Giroscópio nativos |
| Alimentação | 12V direto via Buck Converter (Bateria removida) |
| Impressão 3D | Material: PLA | Alta tolerância |
| Controle de Mídia | Bluetooth AVRCP via Gestos (com debounce) |
Update: Challenge accepted! I coded an invisible touch Spotify controller into my Audi gear shift.
by
u/Desmontei in
Audi
9. O Que Vem a Seguir: O Hype da V2
A Manopla Digital V2 já está na prancheta de desenvolvimento e o salto será monumental:
- Hardware Dedicado: Placa ESP32-S3-Touch-AMOLED-1.43.
- Material Automotivo: Impressão 3D em ASA ou ABS para resistir ao calor extremo.
- Telemetria OBD2: Integração para leitura direta de RPM e Temperatura do motor.
- Design Plug-and-Play: Adaptadores de rosca universais.
- O Desafio Supremo: Vai rodar DOOM. Sim, de verdade.
